Count Water Volume in Raw Water with PLC Siemens S7-1200 and SIMATIC TP-700

Menghitung jumlah volume air yang lewat dalam sebuah jalur pipa, sangat diperlukan terutama dalam hal effiiensi.
Data volume air yang masuk dapat digunakan sebagai referensi dalam produksi yang telah dikeluarkan.

Menghitung volume air dapat menggunakan hardware :
1. Flow Meter yang sementara ini menggunakan iTron Woltek dan Cybel sebagai sensor pulse
2. PLC Siemens S7-1200 sebagai penerima dan counter pulse yang dihasilkan Cybel
3. HMI SIMATIC TP-700 sebagai informasi volume yang telah melewati pipa tersebut

PLC Siemens S7-1200

Wiring Panel

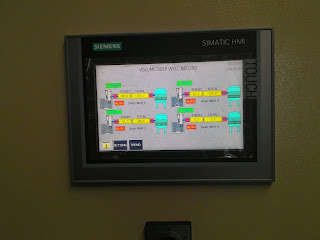

HMI Simatic TP-700

Panel Depan

Cukup sekian dulu ya, share yang saya mampu saat ini.... semoag bermanfaat

ANDON (Count Target, Actual and Down Time) with PLC, HMI and TV

ANDON merupakan aplikasi informasi yang berhungan dengan produksi. Dalam suatu produksi diperlukan suatu informasi yaitu nilai Target, Nilai Actual, Nilai yang telah tepenuhi, Nilai Down Time yang menyebabkan target tidak terpenuhi dalam jangka waktu tertentu.

ANDON dapat ditampilkan dalam bentuk HMI dan supaya lebih informatif maka dapat ditampilkan dalam layar lebar berupa TV atau projector.

ANDON pula dapat di share ke kalangan manager di lingkungan industri berupa akses intranet atau lewat jalur internet

Dalam hal ini, ANDON yang saya buat menggunakan Hardware :
1. PLC Fatek (bisa menggunakan PLC lain)
2. HMI Weintek MT8071IE (bisa menggunakan HMI lain)
3. mTV100 merk weintek sebagai media tampilan di TV
4. VNC server yang bisa diakses melalui Intranet pada jalur LAN atau WiFi

HMI and PLC Fatek

Display ANDON on TV LED/LCD

Display Down Time On TV LED/LCD

ANDON lebih efisien menggunakan layar lebar sebagai informatif yang bisa di lihat dari jarak jauh.

informasi lebih jelas tentang ANDON bisa dilihat di http://en.wikipedia.org/wiki/Andon_(manufacturing)

Cukup sekian dulu paparan tentang ANDON menurut pandangan saya......

HMI SCADA dengan Produk WEINTEK

Baru mulai lagi update nih.....
Sudah pernah denger produk HMI (Human Machine Interface) yang berfungsi untuk antar-muka hasil pengukuran dalam bentuk display yang lebih informatif...

HMI yang saya gunakan saat ini salah satunya adalah dari produk Weintek yang berasal dari taiwan.

Weintek yang digunakan untuk memonitor temperature, pressure dan flow meter yang di tampilkan dalam suatu media TV (yang lebih praktis dan lebuh murah).

Saya pilih TV supaya lebih mudah dari sisi maintenace dan lebih murah dalam sisi cost material dan cost programming...

selain itu, lebih hemat tempat dalam instalasi.....

untuk info lebih lanjut, bisa hubungi saya atau bisa berkunjung ke web weintek

sebagai contoh penerapan weintek MTV100 adalah sebagai berikut :

Spesifikasi MTV100

Display	Display Display to HDTV
Processor	ARM Cortex A8 600Mhz
Enclosure	Plastic
Memory	Storage 256 MB RAM (RAM) 256 MB
I/O ports	SD Card Slot SD/SDHC USB Host USB 2.0 x 1 USB Client N/A Ethernet Port 10/100/1G x 1 COM Port COM1 RS232,COM2 RS485 2W/4W,COM3 RS-485 2W Audio N/A
Power	Input Power 24±20% VDC Power Consumption 230mA@24V
RTC	Built-in (CR1225 3V lithium battery)
Specification	Panel Cutout (W x H) Weight (kg) Approx 0.18 kg
Certification	CE Complies with CE UL UL508
Operation	Voltage Resistance 500VAC (1 min) Isolation Resistance Exceed 50MΩ at 500VDC Vibration Endurance 10 to 25Hz(X,Y,Z direction 2G 30 minutes) Protection Structure Storage Temperature -20°~70°C (-4°~158°F) Operating Temperature -20°~55°C (-4°~131°F) Operation Humidity 10%~90% RH (non-condensing)

Web Hosting Murah

Setelah berjibaku dalam dunia web dan memilah dan memilih akhirnya sy merujuk ke sebuat perusahaan web hosting indonesia yang support memuaskan dan responsive. nama perusahaan ini adalah masterweb.net selain responsive juga murah dan berkualitas.

Selama saya menggunakan web hosting ini, belum pernah mengalami gangguan dan hack dari pihak luar sehingga web customer ku baik-baik saja sampai sekarang.

Mau beralih ke web hosting murah... kunjungi dan daftar ke masterweb.net

itulah pengalaman ku....

Insert Image to Blob Field in MySQL with Delphi

Untuk memasukan file gambar atau apapun ke field BLOB yang ada di database MySQL ternyata tidak sesulit yang di perkirakan....

Sempat mencoba beberapa cara antara lain :

1. Menggunakan Parameter query
2. Menggunakan TSTream
3. Menggunakan table tambahan sebagai temporary kolom yang nantinya di update di field yang seharusnya.

Ternyata dari beberapa yang digunakan banyak kendala diantara nya :

1. File yang di insert harus mempunyai syarat tertentu supaya tidak terpotong atau berkesan Corrupt.
2. Bisa di insert tapi proses yang lama sekali.
3. Banyak proses yang di lewati yang menyebabkan aplikasi berkesan lambat.

Akhirnya cari-cari di google dan ketemu lah cara yang efektif (menurut saya sih...hehehe) yaitu dengan cara menggunakan fungsi yang ada di MySQL sendiri yaitu LOAD_FILE.

Cara menggunakan nya juga tidak sesulit yang di bayangkan.

Sebagai contoh saya punya file gambar yang ada di file D:\Foto\Foto1.jpg

maka yang saya lakukan untuk menambah data/row baru di tabel hanya menggunakan perintah :

mysql > INSERT INTO DATAGBR (IMG) VALUES (LOAD_FILE('D:\\FOTO\\FOTO1.JPG'));

Tidak bedanya dengan update data juga hanya mengetikan :

mysql > UPDATE DATGBR SET IMG=LOAD_FILE('D:\\FOTO\FOTO1.JPG')

Perlu di perhatikan dalam penulisan backslash harus menggunakan double backslash supaya proses berhasil dan apabila tidak ada file nya maka LOAD_FILE akan memberikan nilai NULL.

Demikian pengalamanku yang selama ini seperti mimpi buruk dalam inser/update BLOB Field.

Semoga bisa bermanfaat bagi teman-teman yang masih bingung dengan BLOB dan ini catatan saya untuk bisa digunakan di lain project....Alhamdulillah....

referensi :

http://dev.mysql.com/doc/refman/5.0/en/blob.html
